對夾式軟密封蝶閥

產品中心 > 蝶閥系列 > 對夾式軟密封蝶閥

對夾式軟密封蝶閥

產品型號：D371X
公稱通徑：DN40~350mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤120℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
主要材質：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
驅動方式：手動、蝸輪傳動、氣傳動、電傳動

聯系購買

分享到：

產品詳細

對夾軟密封蝶閥用途及特點
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

對夾軟密封蝶閥其主要特點
1、設計新穎、合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

對夾軟密封蝶閥采用標準
設 計 標 準：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998 、IS0 7005-2或BSEN 1092-2002
結 構 長度 : GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986

對夾軟密封蝶閥主要技術參數

公稱通徑	DNmm	50～2000
公稱壓力	PNMPa	0.6	1.0	1.6
試驗壓力 PsMPa	強度試驗	0.9	1.5	2.4
試驗壓力 PsMPa	密封試驗	0.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

對夾軟密封蝶閥主要零件的材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

對夾軟密封蝶閥密封材料

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

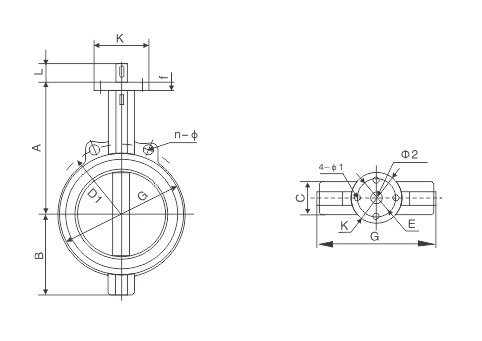

主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm)	A	B	C	D1	L	n-Φ	K	E	4-Φ1	Φ2	G	重量WT（kg)
50	140	80	43	125	32	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	32	4-19	77	57.15	4-.67	12.6	120	3.94
80	159	95	45.21	160	32	8-19	77	57.15	4-.67	12.6	127	4.05
100	178	114	52.07	180	32	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	55.5	210	32	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	55.75	240	32	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60.58	295	45	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	45	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	76.9	400	45	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	76.17	460	45	16-23	140	107.95	4-14.3	31.6	436	54
